日本昭和
锂电池铝塑膜生产工艺
行业动态
铝塑膜：干法和热法工艺对比（日本昭和VS日本DNP）
铝塑膜的结构按照生产工艺方法方法分为昭和干法和DNP热法。
干法生产工艺是日本昭和和日本索尼共同研发出来的，由于索尼的电解液是固态的，不需要铝塑膜耐电解液性能，因此日本昭和的干法工艺中使用到了接着剂（铝塑膜内层胶），而接着剂的耐电解性能比较差，这在一定程度上影响了锂电池铝塑膜的使用寿命。
热法生产工艺是由日本DNP和日本尼桑公司为了生产汽车用电芯而共同开发的铝塑膜产品，在耐电解性能方面优于日本昭和。
日本藤森锂电池铝塑膜的生产过程中也采用了日本DNP的热法技术，2011年日本藤森开始进入中国市场。但是目前日本藤森的产品不能用于出口电芯，主要原因是技术方面抄袭日本DNP，出口产品会受到专利的限制。
目前国内企业生产的铝塑膜主要用于生产数码产品上的锂电池，主要是受技术方面的限制。目前国内生产的铝塑膜由于研发时间较短，产品质量并不稳定，因此目前国内锂电池生产企业并没有大规模采用国内生产的铝塑膜。
昭和铝塑膜（Showa denko ALF）于1999年与日本Sony公司共同开发推出，2001年由昭和电工主导，推出二代铝塑膜；03年在中国大陆市场推广，目前showa denko ALF在聚合物锂离子电池市场内占有重要的市场份额。 昭和铝塑膜作为全球最大的、品种最齐全的聚合物锂离子电池材料生产商，在原材料品质稳定性以及供应持续性、研发技术等方面有着绝对的优势。 日本昭和锂电池铝塑膜干法生产工艺结构示意图： 资料来源：新思界项目组调研整理 昭和铝塑膜的优点：成本低，供货速度快；外观光滑平整，无沙眼、褶皱；冲深性能好，能满足大部分聚合物锂离子电芯的要求（匹配昭和冲深设备冲深可达8～10mm）；热封性能；在适当温度、压力、时间条件下，昭和铝塑膜封接强度、封接绝缘性、密封性远优于同类产品；耐电解液性能，昭和铝塑膜内层为高纯度CPP，具有良好的耐电解液腐蚀的性能。 昭和电工铝塑膜广泛应用于MP3、移动电话、平板电脑、掌上电脑、航模、UPS、电动自行车等聚合物锂离子电池。 日本DNP 锂电池铝塑膜生产工艺 日本DNP锂电池铝塑膜热法生产工艺结构示意图： 资料来源：新思界项目组调研整理 从干法以及而热法两种生产工艺的结构示意图中可以看出，热法与干法的主要区别是，热法在生产过程中采用了MPP，MPP是一种改性PP，也叫酸性PP、MPP具有较高的热贴合性能，因此在锂电池铝塑膜的生产中铝箔层和CPP膜之间可以不适用接着剂（铝塑膜内层胶）。

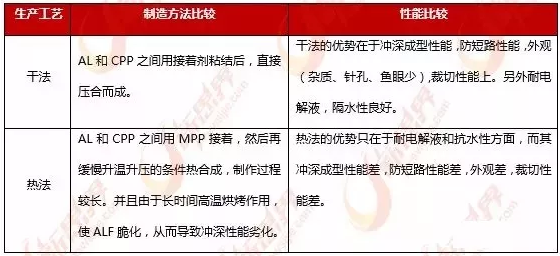

两种生产工艺
制造方法及性能比较图
PREVIOUS：铝塑膜国产化窗口来临 未来价格有望继续下降 NEXT：锂离子电池用铝塑复合膜团体标准TCIAPS0005—2018
